渦凹氣浮機

渦凹氣浮機是一項優良的污水處理技術，設計合理，操作方便、運行經濟，它由空氣產生氣泡,直接從廢水中除去固體懸浮物、油脂、膠狀物等雜質。

概述

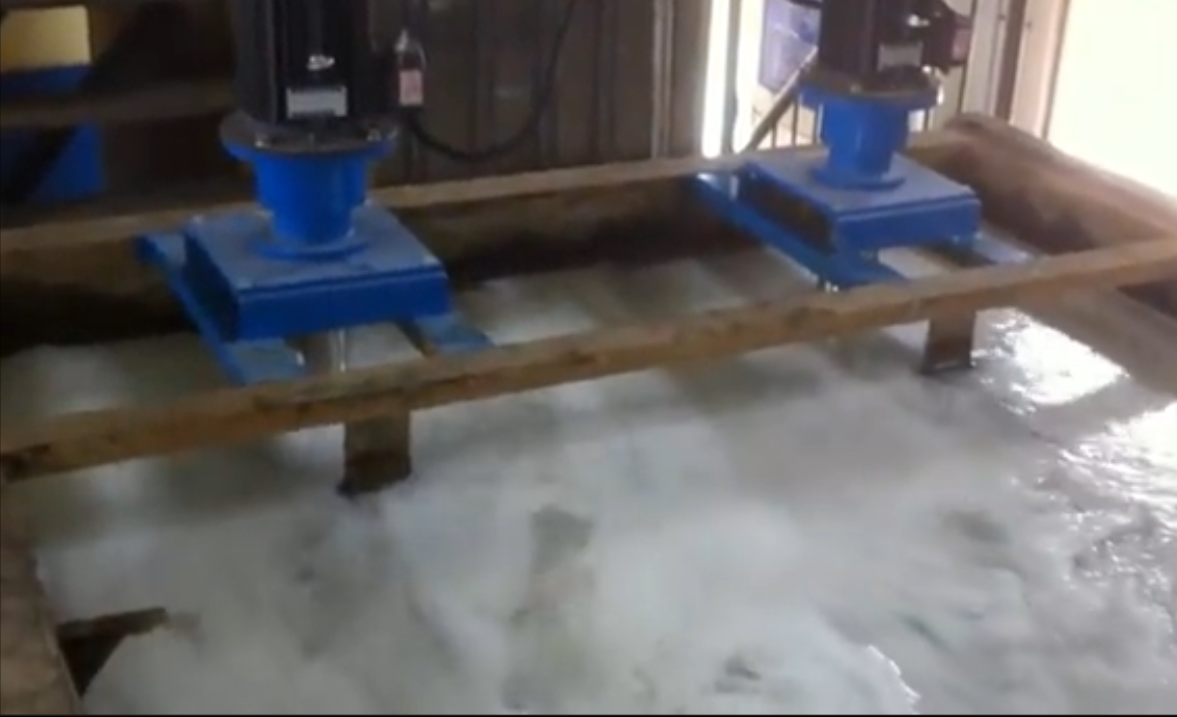

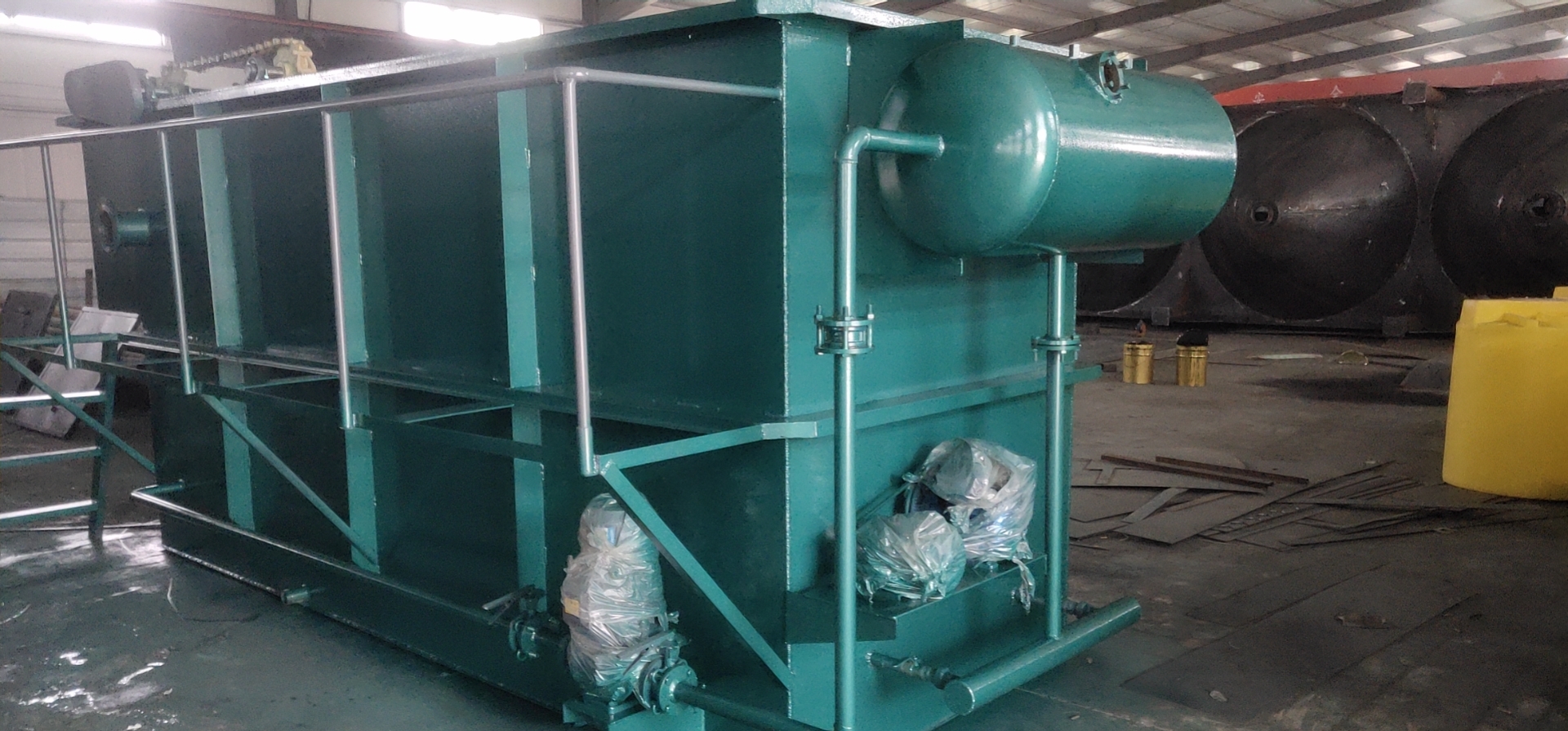

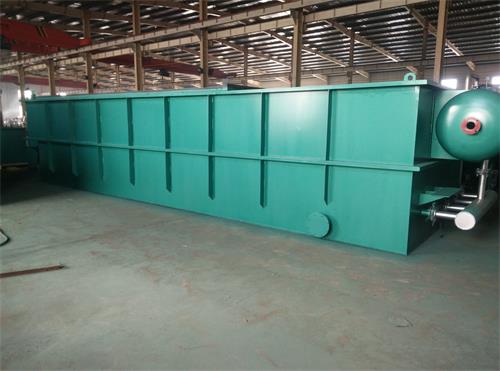

渦凹曝氣機將“微氣泡”直接注入污水中而不需要事先進行溶氣，然后通過散氣葉輪把“微氣泡”均勻的分布于污水中，所以整個運行過程不會發生阻塞現象。渦凹氣浮機主要由箱體、曝氣機、刮泥系統等組成，不需要壓力溶氣、空壓機和循環泵等設備。

運行

未經處理的污水首先進入曝氣區，與微氣泡充分混合，微氣泡在上升的過程中將固體懸浮物帶到水面，刮泥機沿液面運行將懸浮物刮到傾斜的金屬板上，再將其推入污泥排放管槽，通過污泥排放管槽流入污泥收集器,刮泥機動力只有0.5KW。污水凈化后在排放前會經過斜板下方的溢流槽，溢流槽用來控制氣浮槽的水位，確保槽中的液體不會流入污泥排放管道，開放的咽流管道從曝氣段沿著氣浮槽的底部伸展。在產生微氣泡的同時，渦凹曝氣機會在有回流管的池底形成一個負壓區，這種負壓作用會使廢水從池子的底部回流到曝氣區，然后又返回氣浮段。這個過程 確保沒有進流量的情況下，氣浮仍不斷進行。本設備的處理量為5-500m3/h，處理費用為0.3元/噸廢水左右。

設備參數

型號 流量（m³/h） 池長 池寬 深度 總功率（KW）

WQF-5 5 2.5 1.25 1.5 2.95

WQF-10 10 3.0 1.25 1.5 2.95

WQF-15 15 4.0 1.25 1.5 2.95

WQF-20 20 4.5 1.25 1.8 2.95

WQF-25 25 4.8 2.0 1.8 2.95

WQF-35 35 5.5 2.0 1.8 2.95

WQF-50 50 6.5 2.0 1.8 2.95

WQF-80 80 7.5 2.25 2.0 5.15

WQF-100 100 8.5 2.25 2.0 5.15

WQF-150 150 11.0 2.25 2.2 7.7

WQF-175 175 13.0 2.25 2.2 7.7

WQF-200 200 15.0 2.25 2.5 10.3

WQF-320 320 16.0 2.3 2.5 12.5

WQF-400 400 17.0 2.3 2.8 13.2

WQF-500 500 20 4.4 3.0 13.2

型號 流量（m³/h） 池長 池寬 深度 總功率（KW）

JDQFWO-5 5 2.5 1.25 1.5 2.95

JDQWOF-10 10 3.0 1.25 1.5 2.95

JDQFWO-15 15 4.0 1.25 1.5 2.95

JDQFWO-20 20 4.5 1.25 1.8 2.95

JDQFWO-25 25 4.8 2.0 1.8 2.95

JDQFWO-35 35 5.5 2.0 1.8 2.95

JDQFWO-50 50 6.5 2.0 1.8 2.95

JDQFWO-80 80 7.5 2.25 2.0 5.15

JDQFWO-100 100 8.5 2.25 2.0 5.15

JDQFWO-150 150 11.0 2.25 2.2 7.7

JDQWOF-175 175 13.0 2.25 2.2 7.7

JDQFWO-200 200 15.0 2.25 2.5 10.3

JDQFWO-320 320 16.0 2.3 2.5 12.5

JDQFWO-400 400 17.0 2.3 2.8 13.2

JDQFWO-500 500 20 4.4 3.0 13.2
